微机控制恒应力烟道压力试验机简介

2020年08月06日13:55

1、YAW-300YD微机控制恒应力烟道压力试验机是济南中路昌试验机制造有限公司针对排烟道产品专业生产制造,主要用于玻璃纤维增强水泥排气管道式成品力学性能试验,采用液压加载,负荷传感器测力,液压系统采用高精度数字伺服阀,微机控制加载,可实现恒载荷、恒速率试验要求;计算机控制试验进程并实时显示试验力及试验曲线,可进行数据处理、存贮及打印,操作简单方便,试验数据准确可靠。

该试验机示值相对误差在±1%以内。试验机外型整齐美观,操纵部分高度适当,便于试验者进行操作和观察。

烟道压力试验机

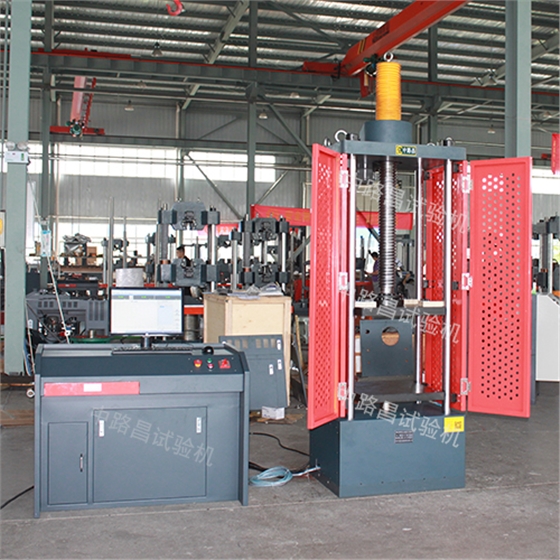

中路昌微机控制恒应力烟道压力试验机生产现场图

2、试验机正常工作条件

试验机应在下列条件下正常工作;a、在室温10℃~35℃范围内;b、相对湿度应不大于80%; c、电源电压380V波动应不超过额定电压的±10%;电源频率50Hz; d、工作环境应无冲击、无振动;e、 无明显电磁场干扰,周围无腐蚀性介质; f、 在稳固的基础上水平安装,其水平度不应大于0.2/1000;g、 供电电源功率不应小2.5kW。

中路昌烟道压力试验机

3. 结构特征与工作原理

试验机由主机、油源控制柜、负荷传感器及PC机控制测力系统等部分组成。四根立柱将上横梁与底座连在一起,工作油缸安装在底座上,构成试验机主机框架。试验空间调整采用电机减速机带动丝杠旋转,调整上压盘的空间位置,实现压缩空间的调整。液压系统主要由全数字精密伺服阀、高压油泵等组成。高压油泵使用高压柱塞油泵,电机和油泵通过泵架连接,工作平稳噪声低。油源上有数字伺服阀,负荷传感器安装在活塞上,PC机控制测力系统放在控制柜上,一体化油源控制系统,操作部分高度适当,便于试验者进行操作与观察。

3.1 主机部分

主机部分由底座、油缸活塞、负荷传感器、下压盘、立柱、导向机构、上压盘、丝杠螺母副、上横梁、电机减速机及相关零部件等部分组成。底座与横梁采用钢板、工件刚度大,外型美观大方。立柱采用45#优质结构钢,经精加工后,外观抛光电镀处理,既满足了强度和刚度的需要,外观也更加美观大方。
