电液伺服压剪试验机

电液伺服压剪试验机5000J-30000J

产品分类: 电液伺服压剪试验机
    产品介绍:YAW-5000J微机控制电液伺服压剪试验机采用油缸下置式、四立柱结构,机架刚度强度高,变形小,满足公路、铁路桥梁板式、盆式、球型支座的检测要求,试验空间无级可调,方便不同高度的试验需求。
    YAW-30000J微机控制电液伺服压剪试验机,采用油缸上置式、四立柱结构,依靠活塞行程调节试验空间,满足公路、铁路桥梁板式、盆式、球型支座的检测要求。
    订购热线:400-658-8310

      产品展示

      产品简介:

      微机控制电液伺服压剪试验机采用油缸下置式、四立柱结构,机架刚度强度高,变形小,满足公路、铁路桥梁板式、盆式、球型支座的检测要求,试验空间无级可调,方便不同高度的试验需求。采用中路昌自主研发并专有多通道闭环协调加载电液伺服控制系统,微机控制协调多级液压加载、连续加荷平稳、多级试验力保持、自动保载、自动采集并储存数据、绘制曲线,自动打印试验报告,计算机适时控制试验进程、显示试验力及试验曲线、操作简单可靠。

      电液伺服压剪试验机

      客户案例

      压剪试验机客户现场图

      中路昌压剪试验机客户使用现场图

      压剪试验机生产现场图

      中路昌压剪试验机生产现场图

      压剪试验机客户安装现场图

      中路昌压剪试验机客户现场安装图

      主要技术参数:

      1.垂向加载部分

      垂向最大试验力5000kN-30000kN

      垂向试验力测量范围:2%-100%

      垂向试验力值测量精度:±1%

      垂向油缸行程200-300mm

      垂向最大试验空间:1000mm-1500mm

      上下压板厚度:150mm  200mm   300mm

      等速试验力控制范围:0.5kN-30kN/s

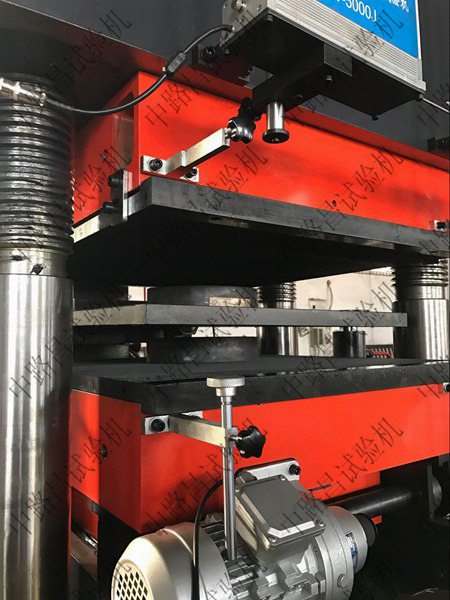

      压剪试验机试验过程

      2.横向剪切部分

      横向剪切最大力1000kN-6000kN

      横向剪切力测量范围:2%-100%

      横向剪切力测量精度:±1%

      横向剪切油缸行程:200mm

      最大转角力:300-2000kN

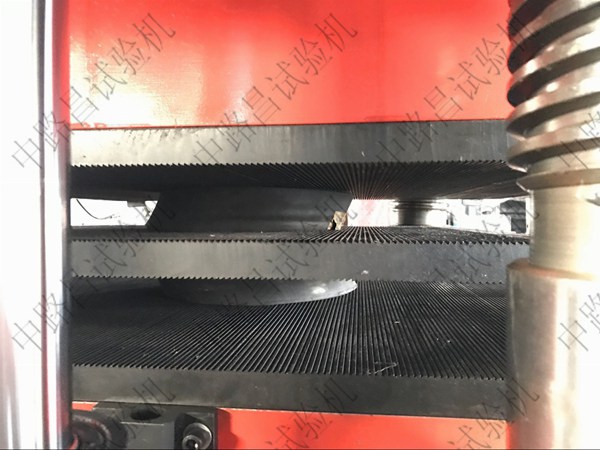

      压剪试验机试验过程

      3.转角部分

      转角力测量范围:2%-100%

      转角力测量精度:±1%

      转角油缸行程:150mm-200mm

      转角实验过程

      产品使用范围:

      1、本机用于检测公路桥梁橡胶支座的成品力学性能试验。可分别进行:

      1.1板式支座

      A.抗压弹性模量试验

      B.极限抗压强度试验

      C.抗剪弹性模量试验

      D.抗剪粘接性能试验

      E.抗剪老化试验

      F.摩擦系数试验

      G.容许转角试验

      1.2盆式支座

      A.成品支座竖向承载力试验

      B.成品支座摩擦系数试验

      C.成品支座转动试验

      1.3球型钢支座

      A.竖向承载力试验

      B.摩擦系数试验

      C.支座转动力矩的测定

      2、本产品还能进行铁路桥梁板式、盆式和球型支座国家标准所规定的所有试验。.

      3、本产品还能进行普通的电液伺服压力试验。

      安装要求:

      设备有效占地面积:6000mm×5000mm(长×宽);

      设备总高度3500mm,沉入基础坑600mm,地面以上高度2900mm;

      按照所给基础图施工,满足所提技术要求;

      安装2吨以上行车,以便装卸日常试验用附具,如剪切板、转角板等,最重附具转角板,重量1吨。行车可以是简易起吊装置;

      实验室配备三相五线制电源,电压380V、50Hz,功率不低于20kW;

      设备就位根据实验室的具体情况而定(整机或分部组装)。

      试验机正常工作条件:

      试验机应在下列条件下正常工作;

      在室温10℃~35℃范围内;

      相对湿度应不大于80%;

      电源电压380V波动应不超过额定电压的±10%;

      电源频率50Hz,三相五线制;

      工作环境应无冲击、无振动;

      无明显电磁场干扰,周围无腐蚀性介质;

      在稳固的基础上水平安装,其水平度不应大于0.2/1000;
