结构力学组合实验装置简介

文章出处:责任编辑:查看手机网址
扫一扫!结构力学组合实验装置简介扫一扫!
人气:-发表时间:2020-09-18 10:00【

1、结构力学组合实验装置:

(1)六立柱门式框架自反力结构,上、下横梁均采用箱梁结构。上、下横梁通过六根槽型钢立柱连接,实验空间开放,试件的长度不受门式加载框宽度限制。上横梁高度按模数可调,以满足不同高度试件的需求。上横梁通长安装直线导轨,随动小车平台可沿导轨移动,并在任意位置锁紧。梁弯曲实验支座间距可调。

(2)主要技术参数:整体尺寸:4500×800×3100mm,有效实验空间4500×500×2000mm;梁跨中最大荷载时梁挠度不大于梁跨距的1/1000。(3)承载力:梁跨中最大荷载:1000kN,框架水平荷载500kN。

2、电液伺服液压油源:

最大压缩荷载300kN,最大拉伸荷载150kN,满荷载对应的工作压力25MPa,油缸耐压30MPa,活塞行程150mm,手动行程150mm,启动压力小于0.1MPa

由液压加载控制系统集中供油,共3路伺服输出,压力0-25MPa连续可调,带蓄能器、调压装置、流量调节装置、换向装置,并有防止多通道互相干扰的功能。系统流量≥2L/min

3、液压加载油缸:

最大压缩荷载1000kN,最大拉伸荷载500kN,满荷载对应的工作压力25MPa,油缸耐压30MPa,活塞行程150mm,手动行程150mm,启动压力小于0.1MPa

4、液压加载油缸:

最大压缩荷载300kN,最大拉伸荷载150kN,满荷载对应的工作压力25MPa,油缸耐压30MPa,活塞行程150mm,手动行程150mm,启动压力小于0.1MPa

含压缩导向装置

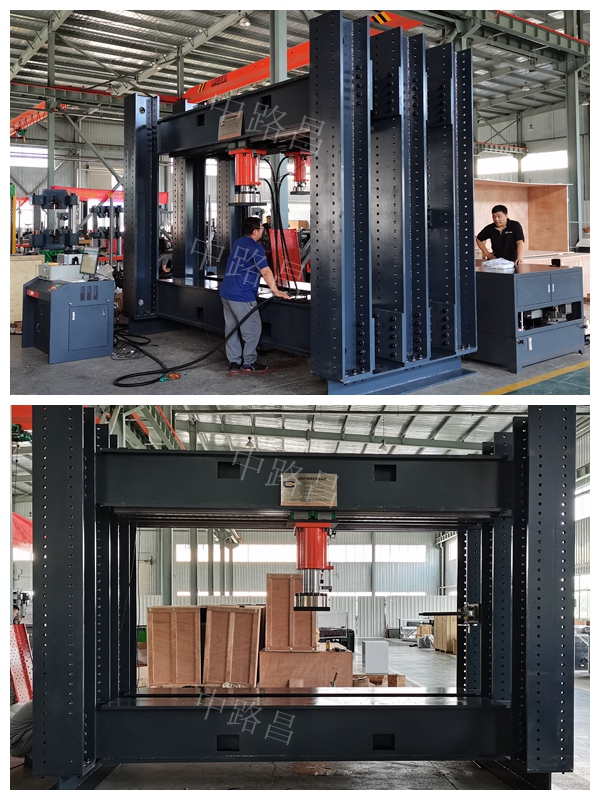

结构力学组合实验装置

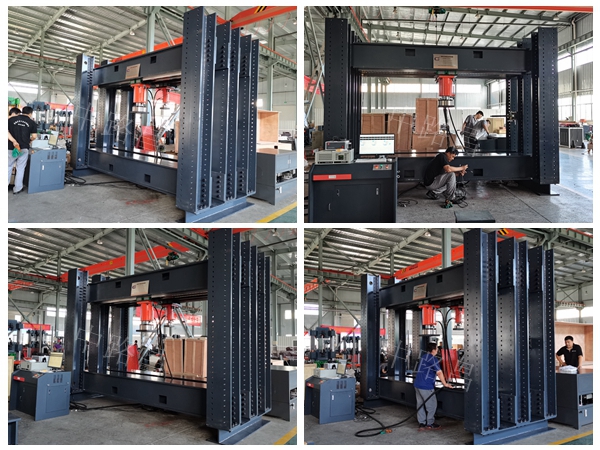

结构力学组合实验装置
