电液伺服压剪试验机

微机控制电液伺服压剪试验机YAW-10000J

产品分类: 电液伺服压剪试验机
    产品介绍:YAW-10000J微机控制电液伺服压剪试验机采用油缸下置式、四立柱结构,机架刚度强度高,变形小,满足公路、铁路桥梁板式、盆式、球型支座的检测要求,试验空间无级可调,方便不同高度的试验需求。
    订购热线:400-658-8310

      产品简介:

      YAW-10000J微机控制电液伺服压剪试验机采用油缸下置式、四立柱结构,机架刚度强度高,变形小,满足公路、铁路桥梁板式、盆式、球型支座的检测要求,试验空间无级可调,方便不同高度的试验需求。采用中路昌自主研发并专有多通道闭环协调加载电液伺服控制系统,微机控制协调多级液压加载、连续加荷平稳、多级试验力保持、自动保载、自动采集并储存数据、绘制曲线,自动打印试验报告,计算机适时控制试验进程、显示试验力及试验曲线、操作简单可靠。

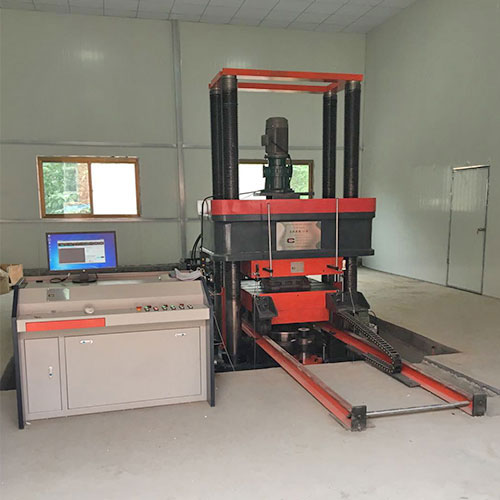

      1000吨压剪试验机

      中路昌客户现场实拍

      主要技术参数:

      1.垂向加载部分

      最大试验力:10000kN;

      试验力测量范围:2%-100%FS(200~10000kN);

      试验力测量精度:试验力示值的±1%;

      油缸空载最大位移速度:0-50mm/min;

      油缸最大行程:300mm;

      位移测量精度:±0.5%FS;

      变形测量分度值(mm):0.001(垂向变形), 0.001(径向变形);

      变形测量:四只光栅式数字位移传感器测量试样垂向变形; 四只光栅式数字位移传感器测量试样径向变形;变形测量范围:0~30mm(垂向变形)、 0~20mm(径向变形);

      试验调整空间:0~1000mm;

      试验最大空间:1000mm;

      上压板尺寸:1050mm×1050mm×200mm;

      小车压板尺寸:1050mm×1050mm×200mm;

      横梁升降速度:200mm/min;

      等速试验力控制范围:0.5kN/s~30kN/s(控制精度1%);

      等速位移控制范围:0.5mm/min~50mm/min;

      数据处理:计算机伺服控制系统及数据(试验力、位移)图形采集处理等;

      测力方式:采用高精度负荷传感器直接测力;

      采用低阻尼组合式密封元件,试验力保持稳定可靠;

      控制方式:液压加载,电液伺服闭环控制,屏幕显示。

      2.横向剪切部分

      最大试验力:2000kN;

      试验力测量范围:2%-100%FS(40kN~2000kN);

      试验力准确度:≤±1%;

      采用单出杆双作用活塞缸,活塞行程200mm;

      工作活塞推进速度:0~60mm/min;

      变形测量范围:0~150mm;

      位移测量范围:0~200mm;

      变形测量精度:±0.5%FS;

      位移测量精度:±1.0%FS;

      变形测量分度值:0.01mm;

      位移及变形测量:两只光栅式数字位移传感器测量试样的剪切变形;

      测力方式:高精度负荷传感器测力;

      水平剪切装置进退:电机驱动;

      水平剪切装置升降:浮动液压缸调整;

      负荷保持功能:高精度伺服控制系统保持,进行横向剪切力的多级控制;

      采用进口的组合式密封元件,试验力保持稳定可靠。

      控制方式:液压加载,电液伺服闭环控制,高精度负荷传感器测量,屏幕显示。

      3.转角部分

      最大转角顶出力:600kN;

      试验力测量范围:1%~100%FS (6kN~600kN);

      试验力准确度:≤±1%;

      测力方式:高精度负荷传感器测力;

      变形测量:四只光栅式数字位移传感器测量试样的翻转变形;

      变形测量范围:0~30mm;

      变形测量分度值:0.001mm;、

      变形测量精度:±0.5%FS;

      工作活塞最大行程:300mm;

      工作活塞移动速度:0~60mm;

      位移测量范围:0~150mm;

      位移测量精度:优于±1.0%FS;

      负荷保持功能:高精度进口伺服阀负荷保持,进行转角力的多级控制;

      采用进口的组合式密封元件,试验力保持稳定可靠。

      控制方式:液压加载,电液伺服闭环控制,高精度负荷传感器测量,屏幕显示。

      压剪试验机试验细节图

      高级工程师团队:

      详细技术方案及技术谈判请咨询压剪试验机事业部:18854177739
